TELEFONIA IP CON 3CX

MAESTRIA EN TELECOMUNICACIONES

MATERIA: TEORIA DE LAS TELECOMUNICACIONES

CATEDRATICO: MSC: LUIS FERNANDO YOE CUETO

UPSUM

TELEFONIA IP:

La telefonía IP es la que se desarrolla a través de internet, basicamente la voz se transforma en digital para poder hacerla viajar en paquetes através de internet.

Para demostrarlo, realizamos una práctica por medio de un software, el cual simula un servidor PBX, llamado 3CX.

Requerimos conexión a internet, una computadora para instalar el software 3cxphonesystem125, el cual hace las funciones de servidor PBX, y celulares, a los que se les instala el 3cx para teléfonos android.

Enseguida se enlistan los pasos para realizar esta práctica:

Primeramente, necesitamos conexión a internet, e ingresar al modem para poder conocer su IP pública, la cual nos servirá para configuración del software, tomar nota de ella.

Posteriormente, se abren los puertos del modem, para que exista comunicación entre los softphone y el servidor. Los puertos son: TCP UDP 5060,5090, y del 9000 al 9090.

Una vez que se abrieron los puertos, se procede a instalar el software en la computadora asignada.

Se elige la oopcion de puertos 80 y 443, los cuales tambien se abren en el modem.

Se le da next.

Se da next y aparece la siguiente pantalla:

En el primer recuadro se pone un nobre cualquiera al proyecto.

En el segundo se pone la ip local;la del servidor. en este caso se puso la ip 192.168.31.128

y en el tercer cuadro la IP pública la cual tenemos 189.236.134.199.

En el cuarto cuadro se pone una contraseña de no mas de 20 dígitos entre números y letras mayúsculas.

Con esto inicia la instalación, una vez terminada aparece un cuadro como el siguiente.

Se elije No i dont have a static public ip adress, y next.

Se elige crear una nueva central y next.

Aparece la pantalla en donde se elige los dígitos a utilizar para la catidad de extensiones deseadas.

En este caso elegimos para 999 extensiones con tres dígitos. Y luego Next:

Se inserta tu correo electronico, y luego next:

Luego pide usuario y contraseña, puedes ponerle admin, y contraseña admin, para fines de práctica. Luego Next.

Se pone el numero de la region del pais y next, en realidad no importa si se omite y se deja como se encuentra, next:

Aparece esta pantalla, es en donde se crea el número de extensión del servidor, se llenan los campos y next.

Comienza la instalación de la base de datos, esperar un momento hasta que aparezca la siguiente pantalla para seguir con la configuración del servidor.

Nos saltamos poner los datos, ya que no requerimos informacion adicional.

Se da finalizar, ya que se ha terminado la primera parte de la configuración. Y se reinicia la maquina, lo cual va a llevarte directamente a pedirte la contraseña para accesar e iniciar la configuración con los parámetros adicionales de las terminales softphone.

 Antes de seguir con la configuración del servidor, se recomeinda que se abran los puertos del firewall de windows, el cual se hace a través de panel de control, sistemas de seguridad, firewall de windows,  configuración avanzada.

Se aplica en reglas de entrada y se crea una nueva regla, la cual es habilitar los puertos TCP y UDP 5060, 5090 y del 9000-9090.

Una vez cread la nueva regla, se entra a la aplicación del servidor 3CX, pide usuario y contraseña, y se ingresa:

Se da doble click al 90000 y te aparecerá el siguiente cuadro;

Se le da ok para avanzar a la siguiente página,

Se cambia el puerto 5062 a 5060 y se le ok y aplicar.

Ahi se debe de poner la ip pública del modem y se le da aplicar :

Posteriormente se elige la opcion de WebRtc Gateway y la pestaña de avanzado se pone la ip del servidor:

Posteriormente se va a opciones y se ejecuta prueba de firewall y debe de mostrar los puertos en verde, lo cul indica que estan abiertos:

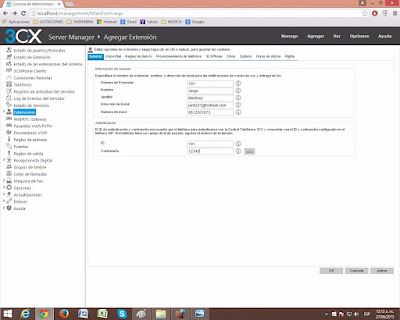

Una vez que los puertos nos muestra que estan abiertos y funcionando, se procede a ccrear las extenciones, como en la siguiente pantalla, se asigna un número de xtensión a cada celular que se va a conectar, con el nombre del usuario.

se aplica y ok, asi sucesivamente se crean hast el número que se requira.

Para ver el,listado de extensiones se va a estado e extensiones y debe aparecer asi:

Ahora solo queda instalar la aplicación en los celulares, esperar que se inscriban en el servidor, esto se logra interconectando los celurares al modem con el que estqmos trabajando, los equipos portátiles se inscribiran solos.

Una vez que se inscriben, los estados de los softphone se activan en verde, los cual quiere decir que ya están listos para comunicarse.

A disfrutar de la telefonia IP,

Suerte¡¡

GRAFICA DIENTE DE SIERRA EN MATLAB

MAESTRIA EN TELECOMUNICACIONES

MATERIA: TEORIA DE LAS TELECOMUNICACIONES

PROFESOR: MSC: LUIS FERNANDO YOE CUETO

UPSUM

GRAFICA DIENTE DE SIERRA ELABORADA EN MATLAB

MAESTRIA EN TELECOMUNICACIONES

MATERIA: TEORIA DE LAS TELECOMUNICACIONES

PROFESOR:MSC: LUIS FERNAN YOE CUETO

UPSUM

SERIE DE FOURIER ONDA DE SIERRA EN EXCELL

Realice la grafica en excell con un incremento de A de 0.05, por 400 veces, lo cual me reculto una gráfica mas definida de la diente de sierra.

MAESTRIA EN TELECOMUNICACIONES

MATERIA: TEORIA DE LAS TELECOMUNICACIONES.

PROFESOR: MSC: LUIS FERNANDO YOE CUETO

UPSUM

CABLEADO ESTRUCTURADO

NORMAS TIA 568 Y TIA 569

ANSI/TIA/EIA-568

Cableado de telecomunicaciones para edificios

Comerciales:

Se refiere a la normativa para realizar un sistema de cableado para edificios comerciales, independientemente de las aplicaciones.

Los estándares especifican, los requerimientos mínimos que se necesitan para realizar el cableado de telecomunicaciones dentro de una oficina. Topologías y distancias recomendadas.

Las partes estructurales que componen un cableado estructurado para la norma 568, son:

·         La estación de trabajo.- es uno de los puntos finales al cual llegan los servicios.

·        Cableado Horizontal.- Es el que se lleva a cabo desde el área de trabajo hasta el cuarto de telecomunicaciones. Máximo 90m de tendido, 7 para el patch panel y 3 como patch cord.

·         Cableado vertical: Es el que se hace entre cuartos de telecomunicaciones, cuarto de equipos, hasta entre dos edificios.

·         Cuarto de Telecomunicaciones: Es el espacio que se dedica para la instalación de racks, y donde rematan las conexiones horizontales. Debe ser un ambiente controlado, a una temperatura entre 18 y 24 grados centígrados.

·         Entrada de Servicios: Lugar en donde se reciben los servico externos, como telefonía, video, datos, etc.

Dentro de la norma 568 se encuentran algunos equipos que son conectados y que sirven como concentradores, como son los Hub, ruteador, switch o conmutadores, firewalls los cuales son parte de el cableado estructurado.

Para que la norma se lleve a cabo de manera correcta se hacen algunas recomendaciones:

-       Evistar que los cables de red se encuentren cerca de cables de poder (cables de energía eléctrica.).

-       Mantener los cables alejados de dispositivos que induzcan ruido.

-       Realice los conectores de acuerdo a la norma y con la herramienta adecuada.

Para realizar los conectores RJ45 es necesario tomar en cuenta los colores del par trenzado de acuerdo a la norma 568A y 568B, los cuales se muestra su configuración a continuación.

NORMA TIA 569:

Se refiere a los espacios y las canalizaciones de un edificio:

Este estándar es la que provee las especificaciones para el diseño de las canalizaciones e instalaciones de los edificios.

La última revisión de esta norma se realizó en Marzo del 2013, por lo que es conocida como la norma ANSI/TIA/EIA/569C, y maneja tres conceptos básicos.

1.- Los edificios son dinámicos: esto quiere decir que la infraestructura de los edificios son cambiantes, ya que están sujetos a remodelaciones constantes. Por lo cual se debe de tener en cuenta estos cambios durante el diseño, para que las canalizaciones de las telecomunicaciones sea tomadas en cuenta.

2.- Los sistemas de telecomunicaciones son dinámicas: esto nos dice que la tecnología en los sistemas de telecomunicaciones son cambiantes, de tal manera que se debe tomar en cuenta, recordemos que los equipos de telecomunicaciones siempre sufren de cambios constantes, por lo que se debe tomar en cuenta los espacios a ocupar.

3.- El concepto de telecomunicaciones incorpora todos los sistemas que transportan información en un edificio. Sistemas como: seguridad, alarmas, televisión y sonido.

Por eso es importante que para que un edificio sea diseñado exitosamente, sea tomado en cuenta que los sistemas de telecomunicaciones siempre sufrirán cambios y por lo tanto se deben tomar en cuenta a futuro.

El estándar tiene los siguientes componentes:

1.- Instalaciones en la entrada:

Se define como el lugar en el que ingresan los servicios de telecomunicaciones. El estándar recomienda que sean cercanas a los back bone.

2.- Sala de equipos:

Es el espacio en donde se instalan los equipos de telecomunicaciones de todos los edificios. Los equipos pueden ser centrales telefónicas, servidores informáticos y de video.

En la sala de equipos, se deben considerar cambios constantes en la infraestructura, así como los cambios en los equipos ya que la tecnología siempre hay cambios constantemente.

3.- Canalizaciones de Back Bone:

Existe la canalización internas y externas.

Las canalizaciones Externas, son aquellas que se llevan a cabo entre edificios o en las entradas yb existen las subterráneas, directamente enterradas, aéreas y en túneles.

Las canalizaciones internas : son las que enlazan las instalaciones de entrada con la sala de equipos y con la sala de telecomunicaciones. Estas canalizaciones pueden ser ductos, bandejas, escalerillas portacables.

4.- Sala de telecomunicaciones:

Es como el punto de donde se distribuye la canalización o cableado horizontal y vertical, equipamiento de control y telecomunicaciones. Se recomienda que el equipo de energía no se comparta con esta sala.

5.- Canalizaciones Horizontales:

Son las que enlazan las salas de telecomunicaciones con las áreas de trabajo. Algunos tipos de canalizaciones son.

Ductos bajo piso:Estos ductos son parte de la obra civil, por lo que se debe de proyectar antes de la construcción del edificio.

Ductos bajo piso elevado.

Ductos aparentes: son los que se realizan con ductos metálicos o de plásticos resistentes.

Ductos sobre cielo raso.

6.- Áreas de Trabajo:

Son los lugares en donde se ubican los escritorios, o donde se encuentra un equipo de telecomunicaciones.

FUTURO DE LAS TELECOMUNICACIONES

MAESTRIA EN TELECOMUNICACIONES

MATERIA: TEORIA DE LAS TELECOMUNICACIONES

PROFESOR: MSC: LUIS FERNANDO YOE CUETO

UPSUM

¿CUAL ES EL FUTURO DE LAS TELECOMUNICACIONES?

En la actualidad, las nuevas tecnologías se desarrollan en torno a Internet y a la eliminación de barreras físicas y temporales en las comunicaciones.

Se comenta que las redes sociales han sido la “tecnología del futuro”  ya que crean una interacción entre las personas a través de Internet y crear redes de contactos e intereses de los que nos podemos servir en nuestro día a día.

Ya que lo se pretende día a día es la interacción constante entre persona y tecnología, esto se ha logrado mediante el uso de las redes sociales, ya que las personas cada día dependen de su uso. Pero vallamos mas allá, en donde se pretende que el uso de la tecnología se lleve de manera mas natural, en la cual el humano no requiera del uso de dispositivos, sino que solo con pensar las cosas se lleve a cabo la instrucción deseada.

Otra de las posibilidades en el futuro de las telecomunicaciones son las Redes Ambientales, con una gran variedad de sensores, ubicadas en todo tipo de entornos, con una alta interactividad persona-persona y persona-tecnología, y creación de inteligencia ambiental, es lo que nos llevaría a convivir de manera natural los humanos con la tecnología de manera sean parte del entorno natural. Estas serán una nueva línea tecnológica y de negocio de las comunicaciones.

Esta tecnología relacionada con el entorno ambiental solo se llevará a cabo con el desarrollo de nuevas tecnologías, como la Nanotecnología.

En particular, en telecomunicaciones, permitirá la evolución a dispositivos nanoelectrónicos, nanoópticos y nanomagnéticos, como un gran paso adelante con respecto a las tecnologías de microelectrónica existentes, ya cerca de su límite de tamaño físico.

MATERIA: TEORIA DE LAS TELECOMUNICACINES

PROFESOR: MCS: LUIS FERNANDO YOE CUETO

UPSUM

TAREAS CLAVES EN UN SISTEMA DE COMUNICACIONES

William_Stallings. (2004). Comunicaciones_y_Redes_de_Computadores. MADRID (España): PEARSON PRENTICE HALL

ING. LUIS MANUEL HERNÁNDEZ MARTÍNEZ. . (2006). ING. LUIS MANUEL HERNÁNDEZ MARTÍNEZ. . 16 de junio 2015, de INSTITUTO TECNOLÓGICO DE LA LAGUNA Sitio web: http://www.itlalaguna.edu.mx/academico/carreras/electronica/COMUNICACION%20DE%20DATOS/Unidad%20I/UNIDAD%20I-1.pdf

1.- Utilización del Sistema de Transmisión:

"se refiere a la necesidad de hacer un uso eficaz de los recursos utilizados en la transmisión, los cuales típicamente se suelen compartir entre una serie de dispositivos de comunicación. La capacidad total del medio de transmisión se reparte entre los distintos usuarios haciendo uso de técnicas denominadas de multiplexación. Además puede que se necesiten técnicas de control de gestión para garantizar que el sistema no se sature por una demanda excesiva de servicios de transmisión."

En un sistema de transmisión, se refiere a los recursos que llevan a cabo la transportación de los mensajes, como puede ser un simple cable o todos los dispositivos que actúan en conjunto para llevar al mensaje a buen término, y los cuales se deben de aprovechar de manera eficaz.

2.- Implementación de la Interfaz:

"Para que un dispositivo pueda transmitir información tendrá que hacerlo a través de la interfaz, con el medio de transmisión. Las técnicas de transmisión dependen en última instancia de la utilización de señales electromagnéticas que se transmitirán a través del medio."

La interfaz es la que de alguna forma adecua la información que se va a enviar, la prepara para ser enviada, así como cuando la recibe, para poder ser procesada y entendida por el destino.

3.- Generación de la señal:

"Las características de la señal, tales como la forma y la intensidad, deben ser tales que permitan:

          a).-Ser propagadas a través del medio de transmisión.

          b).-Ser interpretadas en el receptor como datos.

Las señales se deben generar no sólo considerando que deben cumplir los requisitos del sistema de transmisión y del receptor."

La generación de la señal se refiere a adecuar la señal para que pueda ser transmitida, ya sea analógica o digital, según sea el dispositivo o la etapa por la que pasa la señal generada.

4.- Sincronización:

"El receptor debe ser capaz de determinar cuándo comienza y cuándo acaba la señal recibida. Igualmente deberá conocer la duración de cada elemento de señal."

Es la tarea en donde se pone a tiempo los paquetes que serán enviados y así mismo recibidos, para que no llegue primero una parte del mensaje, sino que el receptor sepa el momento en que el mensaje le va a llegar.

5.- Gestión de Intercambio:

"Si se necesita intercambiar datos durante un período de tiempo, las dos partes deben cooperar, el receptor establecerá la llamada y el receptor contestará. "

La gestión de intercambio se refiere a que una vez que se ha sincronizado el receptor y emisor para enviar y recibir los mensajes, el gestor de intercambio maneja a los elementos y checa en que en realidad estén preparados y así mandar la orden para realizar el envio.

6.- Detección y corrección de errores:

"En todos los sistemas de comunicación es posible que aparezcan errores; es decir, la señal transmitida se distorsiona de alguna manera antes de alcanzar su destino. Por tanto, en circunstancias donde no se puedan tolerar errores, se necesitarán procedimientos para la detección y corrección de errores."

Son los procedimientos en los cuales se lleva a cabo la corrección de errores, ya que en los envíos de paquetes, puede existir errores o pérdidas de información durante el viaje de éstos, por lo cual se debe de tener en cuenta estos problemas y tener la capacidad de ser ccorregidas.

7.- Control de flujo:

"Para evitar que la fuente no sature al destino transmitiendo datos más rápidamente de lo que el receptor pueda procesar y absorber, se necesitan una serie de procedimientos denominados control de flujo."

El control de flujo se lleva a cabo para que exista un control y el transmisor no sature al receptor con tanta información que le sea imposible procesarla, por lo q es necesario llevar a cabo la transmisión de manera paulatina para que llegue de manera completa.

8.- Direccionamiento y Encaminamiento:

"Cuando cierto recurso se comparte por más de dos dispositivos, el sistema fuente deberá de alguna manera indicar a dicho recurso compartido la identidad del destino. El sistema de transmisión deberá garantizar que ese destino, y sólo ése, reciba los datos. Es más, el sistema de transmisión puede ser una red en la que exista la posibilidad de más de un camino para alcanzar al destino; en este caso se necesitará, por tanto, la elección de una de entre las posibles rutas."

En este punto se refiere a el enrutamiento, ya que para una red en donde se encuentran conectados mas dispositivos, el transmisor debe estar seguro a cual receptor debe de llagar el mensaje. Este procedimiento es llevado a cabo por equipos como los ruteadores, mediante los protocolos como IP.

9.-Recuperación:

"La recuperación es un concepto distinto a la corrección de errores. En ciertas situaciones en las que el intercambio de información se vea interrumpida por algún fallo, se necesitará un mecanismo de recuperación. El objetivo es ser capaz de continuar transmitiendo desde donde se produjo la interrupción, o al menos recuperar el estado donde se encontraban los sistemas involucrados antes de comenzar el intercambio."

10.- Formato de mensajes:

"El formato de mensaje está relacionado con el acuerdo que debe existir entre las dos partes respecto al formato de los datos intercambiados (ejemplo el código binario para representar los caracteres)."

Este paso se refiere a que antes de transmitir se determina la forma en que será transmitidos los mensajes, para que tanto transmisor como receptor se entiendan el mensaje.

11.-Seguridad:

"El emisor debe asegurarse de que sólo el destino deseado reciba los datos. Igualmente el receptor querrá estar seguro de que los datos recibidos no se han alterado en la transmisión y que dichos datos realmente provienen del supuesto emisor."

12.-Gestión de Red:

"Todo sistema de comunicación es lo suficientemente complejo y se necesita la habilidad de un gestor de red que configure el sistema, monitoree su estado, reaccione ante fallos y sobrecargas, y planifique con acierto los crecimientos futuros."

Prácticamente, el gestor de red, es el que lleva el control de todo el proceso de las comunicaciones durante el envío y recepción de los mensajes. Controla todas las tareas principales del sistema de comunicaciones.
